在醫藥、橡膠、塑料、造紙等化工企業的工藝生產中需要采用管道式汽水混合加熱器，實現工藝保溫或?qū)に囁M(jìn)行循環加熱。為滿足廣大客戶的需要，根據我們多年的生產經驗，特設計HQS管道式汽水混合加熱器工藝水循環加熱方案供大家參考。

一、現場工況
  1．熱        媒：飽和蒸汽壓力：0.5MPa，溫度：158.8℃；
  2．水 流 量：40T/H
  3．加熱時間: 1小時
  4．水 升 溫：從40℃加熱到65℃

二、需解決問題
  1．利用蒸汽采用管道式汽水混合加熱器對工藝水進行循環加熱；
  2．設備在工藝使用中要沒有噪音、沒有振動、熱效率高；
  3．希望使用壽命達15年以上，做到一勞永逸；
  4．工藝水溫度恒定、無需人工值守、全自動控制。

三、方案設計
  根據我們多年的設計、生產經驗，參考《供暖通風設計手冊》進行設計計算:

四、設備選型：

 1．產品型號：

     根據現場需要40t/h熱水產量，選擇HQS-125-40管道式汽水混合加熱器；

 2．管道配置：

     根據蒸汽、水的經濟流速，建議客戶現場選擇DN80的蒸汽管道、DN100的循環水管道；

3．水溫控制設備：

     工藝水需溫度恒定、無人工值守、全自動控制；建議選擇WK31-80水溫控制器。

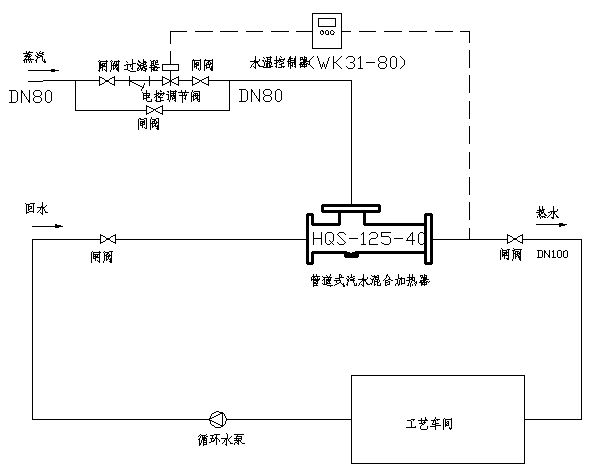

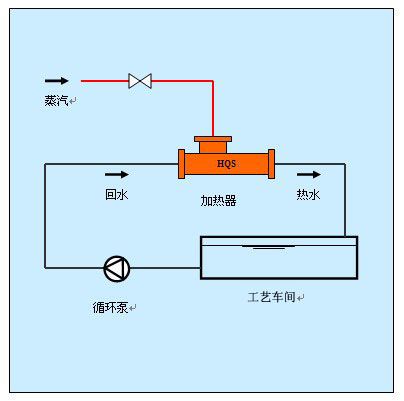

五、系統方案示意圖
