| 一、產品特性 |
| 煤氣靜態混合器主要用于二種或二種以上氣相燃料的混合，能在很短的距離內迅速達到均勻混合的目的，消除不均勻分層現象。有利于在較短的距離內設置華氏指數，控制儀等。以提高它們對混合燃料特性監控精度的要求。 |
| |
| 二、適用范圍 |
| ◆ 氣相重度變化：0.45～2kg/m3 ◆ 公稱壓力：0.05～＜0.1MPa ◆ 單體允許阻力損失：≤0.6KPa |
| |
| 項 目 |
SMV型煤氣靜態混合器 |
常規管道插入相交式混合方式 |
旋流片式混合器 |
| 1.阻力 |
小，一般為≤0.6KPa |
大，一般為≥1KPa |
大，一般為1～1.5KPa |
| 2. 混合均勻點距離 |
近，（離混合點） |
遠，1～3DN |
較遠15～20DN
3～5DN |
| 3. 混合程度 |
均勻，無分層現象 |
不均勻，分層現象顯著 |
均勻 |
| 4. 混合后熱值波動(以高爐氣焦?fàn)t氣混合為例 |
(1)≤±210KJ/m3 |
(2) ≥±418KJ/m3 |
(3) 基本同(1) |
| 5. 適用對象 |
(1) 適用于以熱值指數儀監控嚴的混合站 |
(2) 不適合于熱情指數儀的混合站 |
(3) 基本同(1) |
| (1) 適用于允許阻損小的管系 |
(2) 阻損適中管系 |
(3) 僅適用于允許阻損大的管系 |
| 6. 結構與安裝 |
結構簡單，工廠組合法蘭連接，安裝簡單 |
現場制作，交叉連接安裝焊接麻煩 |
工廠制作，結構較復雜，法蘭連接 |
|
| |
| 三、產品型號 |
DN(mm) |
ф(mm)×(mm)(筒體） |
單元長e(mm) |
設備總長L(mm) |
建議總流量Q(m3/h) |
|
DN(mm) |
ф(mm)×(mm)(筒體） |
單元長e(mm) |
設備總長L(mm) |
建議總流量Q(m3/h) |
400 |
F426×8 |
200 |
1500 |
3600 |
1400 |
F1420×8 |
700 |
4000 |
88600 |
500 |
F529×8 |
250 |
1500 |
7000 |
1600 |
F1620×10 |
800 |
4500 |
115800 |
600 |
F630×8 |
300 |
2000 |
12000 |
1800 |
F1820×10 |
900 |
5000 |
165000 |
700 |
F720×8 |
350 |
2000 |
16600 |
2000 |
F2020×10 |
1000 |
5500 |
226000 |
800 |
F820×8 |
400 |
2500 |
21700 |
2200 |
F2220×10 |
1100 |
6000 |
273700 |
900 |
F920×8 |
450 |
2500 |
32000 |
2400 |
F2424×12 |
1200 |
6500 |
325700 |
1000 |
F1020×8 |
500 |
3000 |
40000 |
2600 |
F2624×12 |
1300 |
7000 |
382200 |
1200 |
F1220×8 |
600 |
3500 |
57000 |
2800 |
F2824×12 |
1400 |
7500 |
443300 |
|
| |
| 四、結構尺寸 |
| |
 |
| |

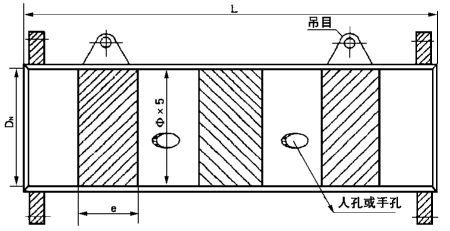

說明：1、法蘭的公稱壓力選擇PN0.1MPa、 當DN≤1600時按JB81、59尺寸。
2、選擇時：只要公稱直徑前面加SMV， 如DN400，表示方法為SMV-400。 |
